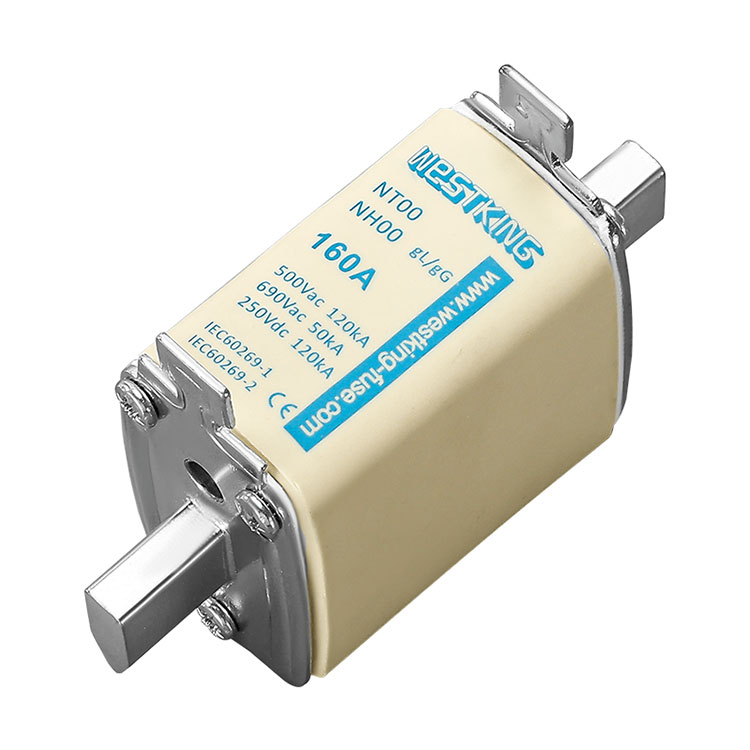

NT00 NT1 NT2 NT3 NT4 Legături sigure

SIGURANȚĂ WESTKING NH(NT).NT00 NT1 NT2 NT3 NT4 Legături sigureeste potrivit pentru 50HZ sau 60HZ, a obținut certificarea CCC și este utilizat în mod obișnuit în domeniile industrial și de comunicații. Spre deosebire de alte produse fabricate din fabrică, SIGURANTA NH(NT) de la WESTKING poate îndeplini cerințele aplicației în trei niveluri diferite de tensiune, 500VAC, 690VAC și 440VDC. Utilizează ceramică de înaltă rezistență și cupru violet ca conexiune, care are avantajele creșterii scăzute a temperaturii și consumului redus de energie.

Trimite o anchetă

Descriere produs



WESTKING NH(NT) FUSE este proiectat ca o siguranță de tip plug-in, incluzând:

Baza siguranței (inclusiv capacul terminalului și scutul de fază)

Conexiunea siguranței în contact cu lama

Dispozitiv de înlocuire a siguranței (extractor de siguranțe HRC de joasă tensiune)

Siguranța NH de tip „gG” este o siguranță cu capacitate de rupere cu gamă completă, utilizată pentru a proteja cablurile și echipamentele. Ele pot întrerupe orice supratensiune de curent, de la cel mai mic curent de fuziune până la capacitatea de întrerupere. Prin urmare, ele pot fi folosite singure ca protecție și, de asemenea, protejează echipamentele electrice și instalațiile industriale de impactul curenților de scurtcircuit foarte mari.


Date tehnice

Tip Tensiune nominală Curenți nominali
NH00(NT00)-Amp 500VAC/690VAC/250VDC 4A-6A-10A-16A-20A-25A-32A-36A40A-50A-63A-80A-100A-125A-160A
NH1(NT1)-Amp 500VAC/690VAC/440VDC 63A-80A-100A-125A-160A-200A-224A-250A
NH2(NT2)-Amp 500VAC/690VAC/440VDC 125A-160A-200A-250A-300A-315A-355A-400A
NH3(NT3)-Amp 500VAC/690VAC/440VDC 315A-355A-400A-425A-500A-630A
NH4(NT4)--Amp 400VAC/690VAC/440VDC 800A-1000A-1250A


Standarde

IEC60269.1

IEC60269.2

DIN43620

Conform RoHS

Declarația REACH disponibilă la cerere


NT00 NT1 NT2 NT3 NT4 Legături sigureCARACTERISTICI/AVANTAJE CHEIE

Capacitate mare de rupere

Diferite evaluări pentru niveluri de curent și tensiune

Structură simplă, ușor de instalat și întreținut

Bună adaptabilitate la mediu și durabilitate


NT00 NT1 NT2 NT3 NT4 Legături sigureAPLICAȚII

Sisteme industriale de distribuție a energiei:

Sisteme electrice de clădire

Sisteme de alimentare

Sisteme de energie regenerabilă

Transport

Echipamente electronice și sisteme de control


NT00 NT1 NT2 NT3 NT4 Legături sigureCertificari

• is09001 iatf16949 CCC


Origine

China


NH00(NT00) cuțit siguranță

Tip Curent nominal (A) Tensiune nominală Capacitate de rupere Putere (w) Greutate (g)
NH00 NT00 Legătură de siguranță 4 500VAC/690VAC/250VDC 120kA/50kA/100kA 1.5 200
6 500VAC/690VAC/250VDC 120kA/50kA/100kA 1.6
10 500VAC/690VAC/250VDC 120kA/50kA/100kA 1.7
16 500VAC/690VAC/250VDC 120kA/50kA/100kA 2.0
20 500VAC/690VAC/250VDC 120kA/50kA/100kA 2.5
25 500VAC/690VAC/250VDC 120kA/50kA/100kA 3.1
32 500VAC/690VAC/250VDC 120kA/50kA/100kA 3.5
36 500VAC/690VAC/250VDC 120kA/50kA/100kA 3.8
40 500VAC/690VAC/250VDC 120kA/50kA/100kA 4.0
50 500VAC/690VAC/250VDC 120kA/50kA/100kA 5.3
63 500VAC/690VAC/250VDC 120kA/50kA/100kA 6.1
80 500VAC/690VAC/250VDC 120kA/50kA/100kA 6.9
100 500VAC/690VAC/250VDC 120kA/50kA/100kA 10.0
125 500VAC/690VAC/250VDC 120kA/50kA/100kA 11.0
160 500VAC/690VAC/250VDC 120kA/50kA/100kA 12.0

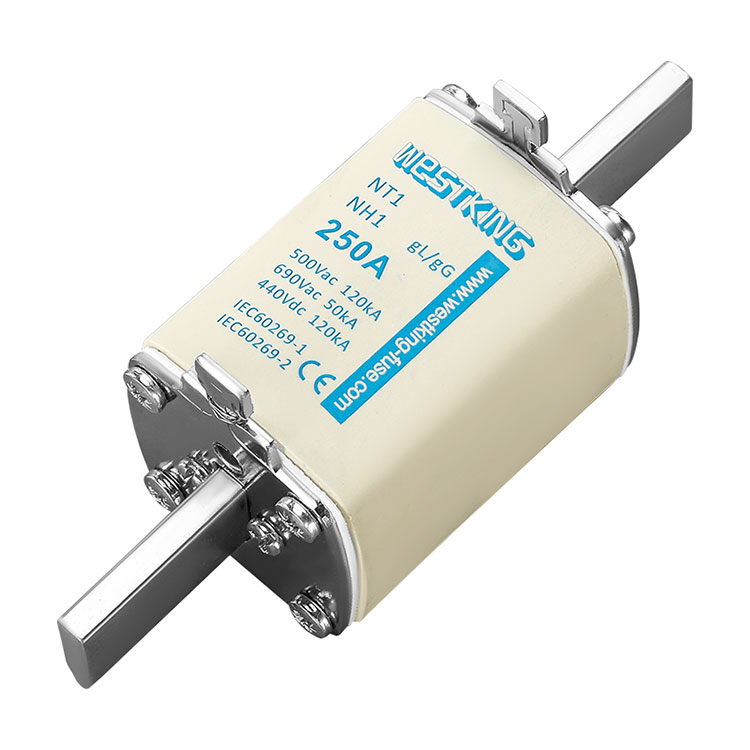

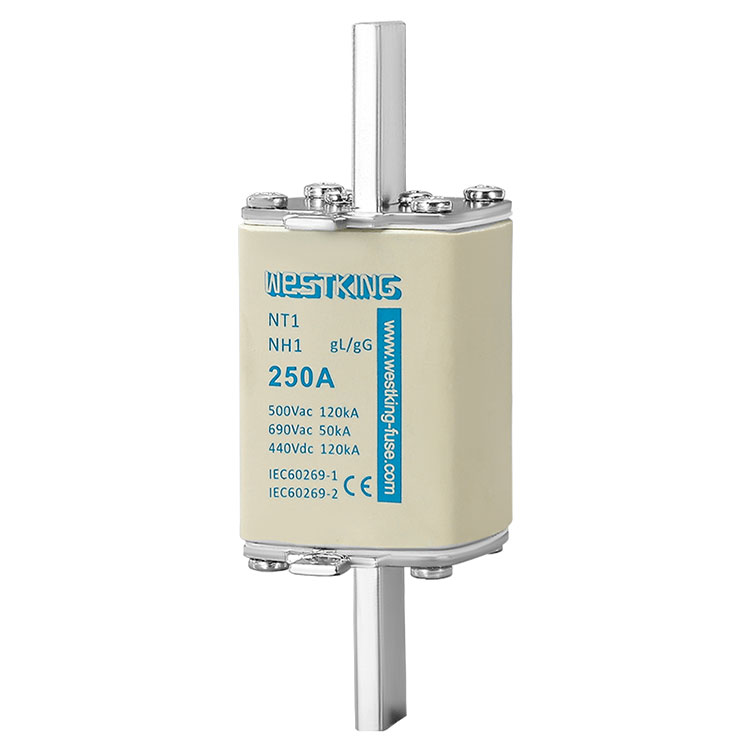

NH1(NT1) cuțit fuzibil

Tip Curent nominal (A) Tensiune nominală Capacitate de rupere Putere (w) Greutate (g)
NH1 NT1 Legătură de siguranță 63 500VAC/690VAC/440VDC 120kA/50kA/100kA 7.5 400
80 500VAC/690VAC/440VDC 120kA/50kA/100kA 8.3
100 500VAC/690VAC/440VDC 120kA/50kA/100kA 12.0
125 500VAC/690VAC/440VDC 120kA/50kA/100kA 13.4
160 500VAC/690VAC/440VDC 120kA/50kA/100kA 16.5
200 500VAC/690VAC/440VDC 120kA/50kA/100kA 20.0
224 500VAC/690VAC/440VDC 120kA/50kA/100kA 22.3
250 500VAC/690VAC/440VDC 120kA/50kA/100kA 23.0

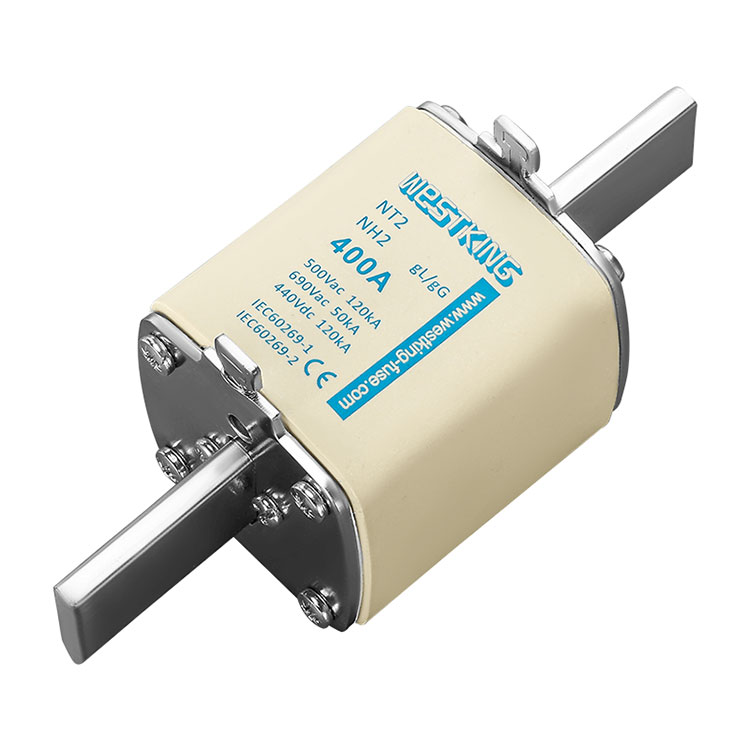

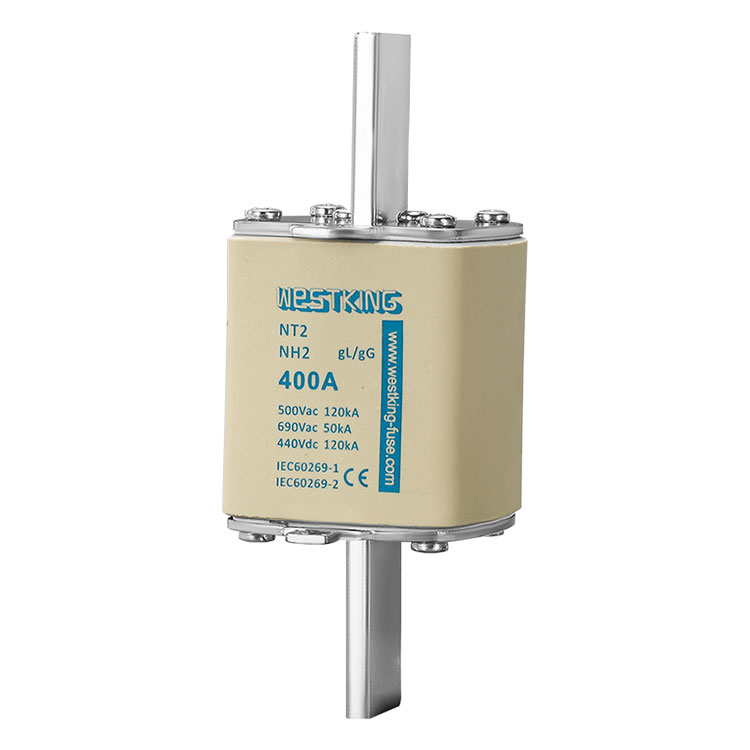

NH2(NT2) cuțit fuzibil

Tip Curent nominal (A) Tensiune nominală Capacitate de rupere Putere (w) Greutate (g)
NH2 NT2 Legătură de siguranță 125 500VAC/690VAC/440VDC 120kA/50kA/100kA 21.0 610
160 500VAC/690VAC/440VDC 120kA/50kA/100kA 22.5
200 500VAC/690VAC/440VDC 120kA/50kA/100kA 27.0
250 500VAC/690VAC/440VDC 120kA/50kA/100kA 28.6
300 500VAC/690VAC/440VDC 120kA/50kA/100kA 32.0
315 500VAC/690VAC/440VDC 120kA/50kA/100kA 32.4
355 500VAC/690VAC/440VDC 120kA/50kA/100kA 33.5
400 500VAC/690VAC/440VDC 120kA/50kA/100kA 34.0

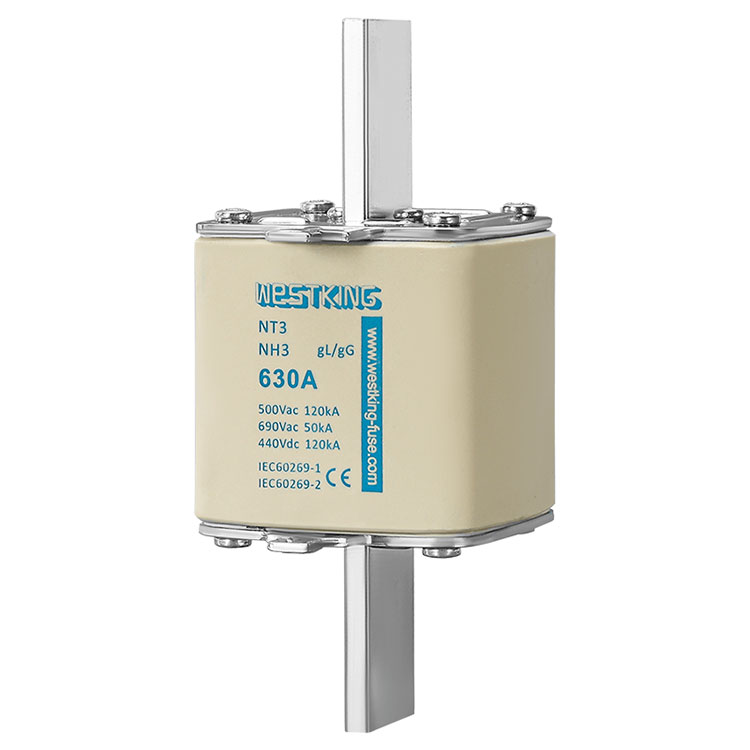

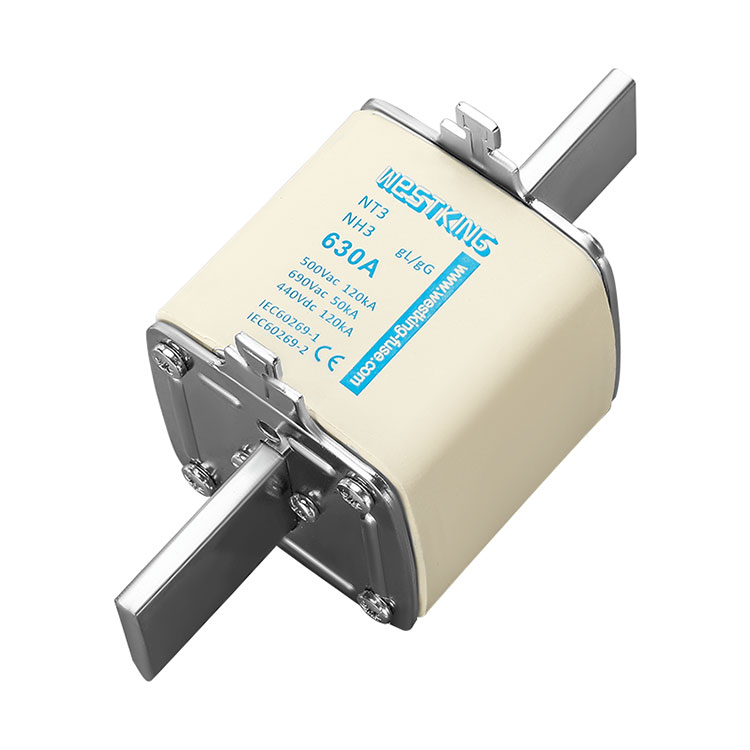

NH3(NT3) cuțit siguranță

Tip Curent nominal (A) Tensiune nominală Capacitate de rupere Putere (w) Greutate (g)
NH3 NT3 Legătură de siguranță 315 500VAC/690VAC/440VDC 120kA/50kA/100kA 35.0 820
355 500VAC/690VAC/440VDC 120kA/50kA/100kA 36.0
400 500VAC/690VAC/440VDC 120kA/50kA/100kA 38.1
425 500VAC/690VAC/440VDC 120kA/50kA/100kA 40.1
500 500VAC/690VAC/440VDC 120kA/50kA/100kA 45.2
630 500VAC/690VAC/440VDC 120kA/50kA/100kA 48.0

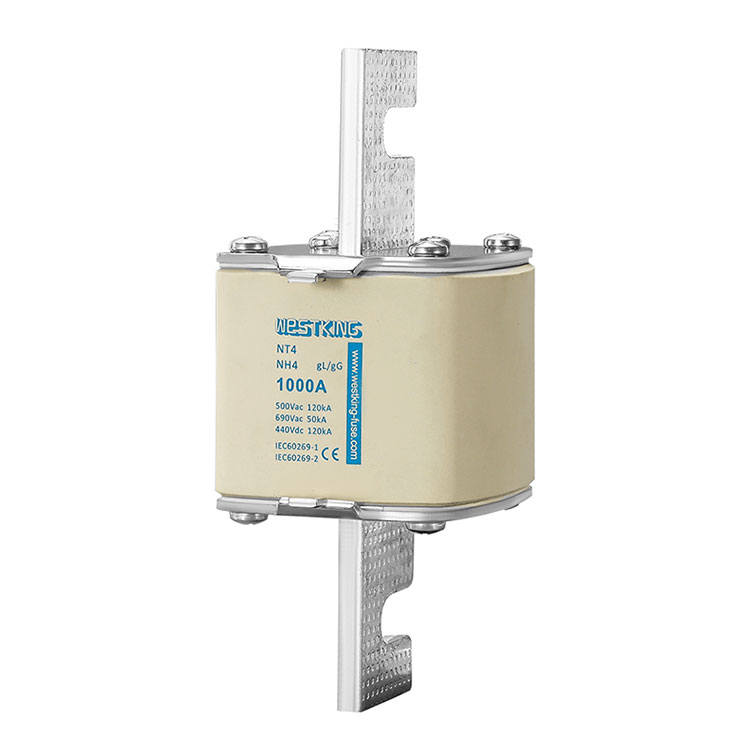

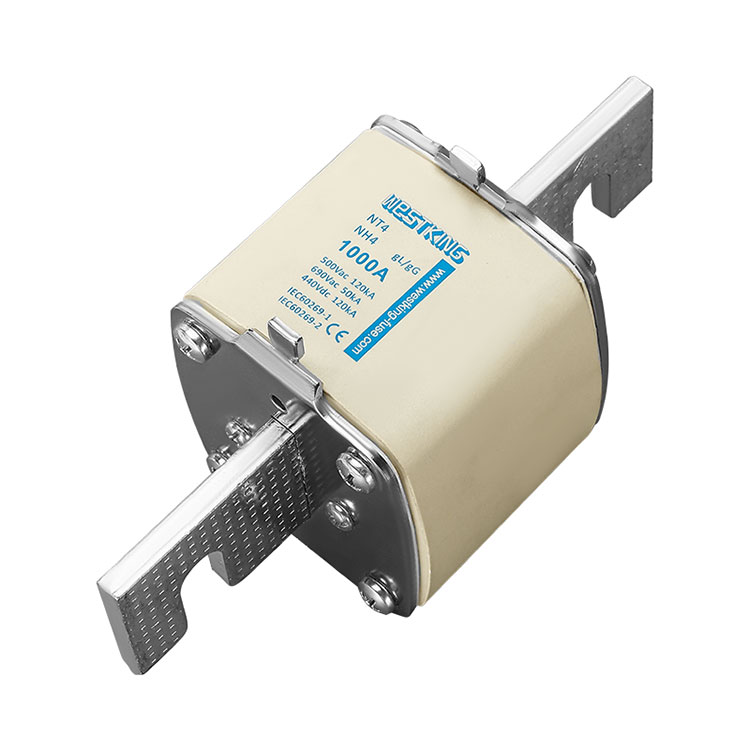

NH4(NT4) cuțit fuzibil

Tip Curent nominal (A) Tensiune nominală Capacitate de rupere Putere (w) Greutate (g)
NH4 NT4 Legătură de siguranță 800 AC400V/AC690V/DC440V 100kA/50kA/100kA 75.0 1950
1000 AC400V/AC690V/DC440V 100kA/50kA/100kA 90.0
1250 AC400V/AC690V/DC440V 100kA/50kA/100kA 110.0


Sună timp-curent al fuzibilelor „gG”.


NH FUSE LINK

diagrama schematica in sectiune transversala

Structura tipică a siguranței NH (NT) implică plasarea unui element de siguranță între două contacte specifice lamei și încapsularea acestuia într-un izolator tubular ceramic cu o secțiune transversală eliptică sau dreptunghiulară. Contactele lamei sunt fixate pe o placă de capăt cu un urec de prindere care este compatibil cu un mâner de înlocuire standard NH, permițând introducerea și îndepărtarea siguranței. Un dispozitiv indicator, fie un indicator cu arc pe suprafața exterioară a capătului, fie un indicator de buton în fața siguranței, va fi împins deschis când firul indicatorului se topește pentru a indica faptul că siguranța a funcționat.

Elementul siguranței, care determină caracteristicile timp-curent ale siguranței și creșterea temperaturii acesteia, este realizat din bandă de cupru sau argint și este fabricat cu atenție și precizie. Grosimea uniformă a benzii, conductivitatea bună și tăierea de înaltă precizie asigură disiparea scăzută a puterii și conformitatea cu caracteristicile timp-curent specificate.

Corpul ceramic previne evacuarea în mediu a gazelor fierbinți și a metalului lichefiat. Este realizat din material ceramic industrial de înaltă calitate, cum ar fi talcul sau alumina, care poate rezista la temperaturi și presiuni ridicate generate în timpul funcționării.

Placa de capăt are un urechi de prindere care este compatibil cu un mâner de înlocuire standard NH, permițând introducerea și îndepărtarea siguranței cu mânerul. Împreună cu tubul ceramic, placa de capăt formează o carcasă rezistentă la presiune pentru comutarea arcului.

Nisipul siliciu este esențial pentru limitarea curentului. WESTKING New Energy Company folosește în general nisip de siliciu cristalin cu puritate chimică și mineralogică ridicată (conținut de oxid de siliciu mai mare de 99,9%) care este complet lipsit de umiditate după uscare. Distribuția specificată a dimensiunii particulelor și densitatea optimă de umplere a nisipului de silice sunt cerințe de bază pentru funcția de comutare.

Dispozitivul indicator poate detecta rapid siguranța de funcționare. Dacă are o forță a arcului suficient de mare, poate servi și ca percutor pentru a acționa un comutator miniatural sau un dispozitiv de eliberare.

Lipirea poate converti caracteristicile timp-curent la un curent de topire mai mic. Atunci când selectați lipirea, trebuie acordată o atenție deosebită efectului de aliere al lipirii asupra punctului de lipit atunci când se topește. Lipitul trebuie să fie lipit în poziția corectă, iar cantitatea de lipit trebuie să fie adecvată.

Contactele lamei sunt folosite pentru a conecta electric și mecanic corpul siguranței și baza și sunt realizate din cupru sau aliaj de cupru, cu suprafața placată cu argint. Atunci când sunt utilizate în aplicații speciale în gaze corozive, se folosesc și contacte placate cu staniu sau nichel.

Cu materialele sale de înaltă calitate și măiestria rafinată, siguranța WESTKING NH oferă o garanție de siguranță fiabilă pentru transmisia și distribuția energiei. În timpul utilizării, trebuie acordată atenție detectării și întreținerii pentru a asigura starea bună a fiecărei componente, asigurând funcționarea în siguranță a echipamentelor electrice.
