Vă prezentăm cea mai recentă inovație Westking: seria completă de suporturi pentru siguranțe
concepute pentru protecția sistemului fotovoltaic. Proiectat cu precizie, seria de suporturi pentru siguranțe fotovoltaice de 10X38 mm este construită special pentru a proteja sistemele fotovoltaice. Având un design modular, aceste suporturi de siguranțe acordă prioritate siguranței și ușurinței de utilizare, respectând standardele stricte IEC și UL, oferind în același timp un grad de protecție IP20. Ceea ce îi diferențiază este funcția lor intuitivă de înlocuire a siguranțelor, care necesită doar o atingere ușoară pentru întreținere fără efort.Westking lansează un suport de siguranță inovator și complet

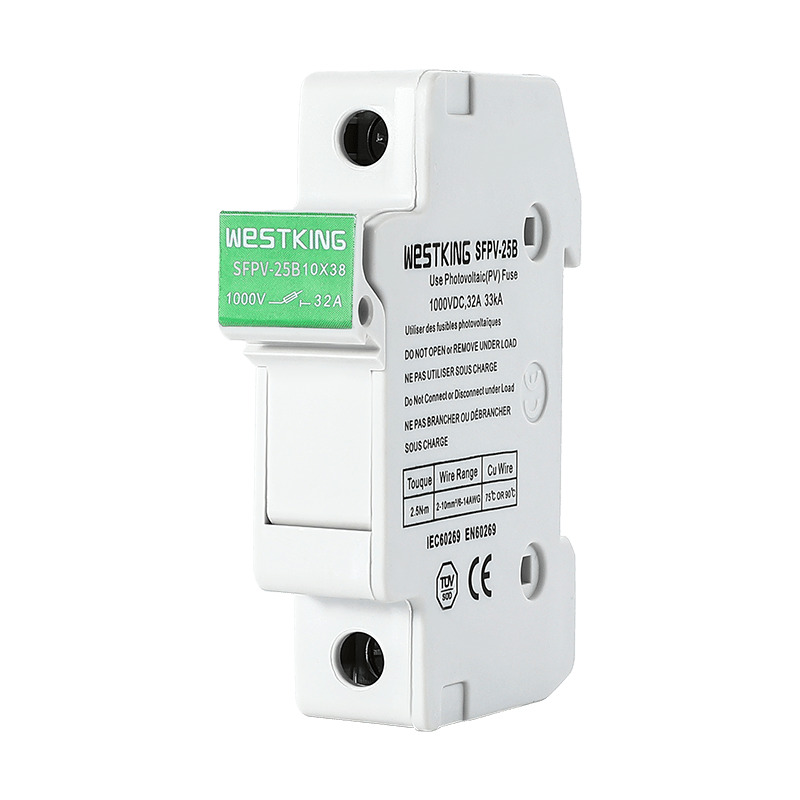

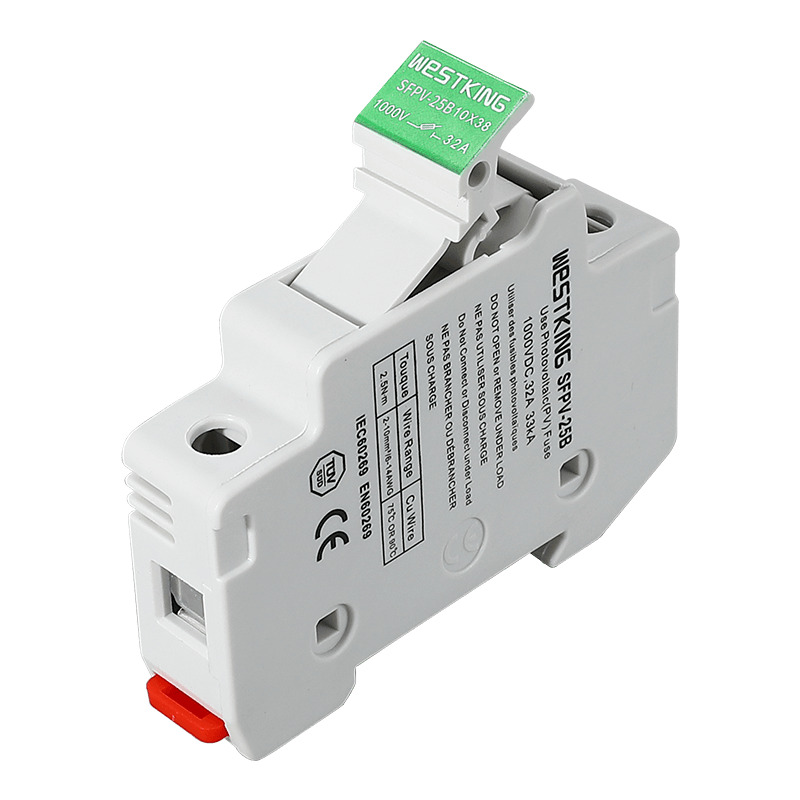

produse. Seria de suporturi pentru siguranțe fotovoltaice 10X38mm este concepută special pentru protecția sistemelor fotovoltaice. Având un design modular, aceste suporturi pentru siguranțe sunt sigure și ușor de utilizat, respectă standardele IEC și UL, oferă un grad de protecție IP20 și includ o funcție de înlocuire a siguranței (necesită doar o atingere ușoară). Seria de suporturi de siguranțe PV de 10X38 mm este disponibilă cu sau fără un indicator vizual de rupere a siguranței și poate fi selectată într-un design unipolar. Realizate din material termoplastic dur și durabil, seria de produse Westking asigură stabilitate și durabilitate.Recomandare specială: Utilizați suporturile pentru siguranțe fotovoltaice Westking de 10x38 mm împreună cu siguranțele corespunzătoare pentru a oferi o protecție completă pentru sistemul dvs. fotovoltaic.
•Tensiune nominală: | 1000Vdc sau 1100Vdc |
•Curenți nominali: | 32A |
•Grad de protecție: | IP20 |
•Mărimea produsului: | Legătură cu siguranțe gPV de 10x38 mm |
• Capacitate nominală de rupere: | 33kA |
•Temperatura de depozitare: | -40°C ... 90°C |
•Temperatura de Operare : | -40°C ... 85°C |
•Disiparea puterii suportului siguranței: | 0,37 W |
• Tensiune nominală de izolație: | 6kV |
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Suporturi pentru siguranțe
UL4248-19 Suporturi de siguranțe fotovoltaice
UL486E Borne de cablare
CSA C22.2 Nº 4248-1 Ansambluri suport siguranțe
CSA 22.2 nr. 65 Conectori de cablu
Design compact care economisește spațiu
Construcție modulară pentru flexibilitate
Instalare șină DIN TH35 pentru o integrare ușoară
Nivel de protecție IP20
Design sigur pentru degete
Acces convenabil cu siguranțe
Blocabil fără accesorii suplimentare
Sigilabil atât în poziție închisă cât și deschisă
Indicator vizual opțional pentru siguranțe
Fabricat din material plastic PBT
Încorporează materiale ignifuge cu un indice de inflamabilitate a firului incandescent de până la 960
Aplicații fotovoltaice până la 1100VDC
Protecție la nivel de șir/matrice PV
Aplicații cu invertor
Funcționarea cutiei de combinare
is09001 iatf16949
TUV CE
China
tip | indicator cu LED | Greutate netă | ambalare |

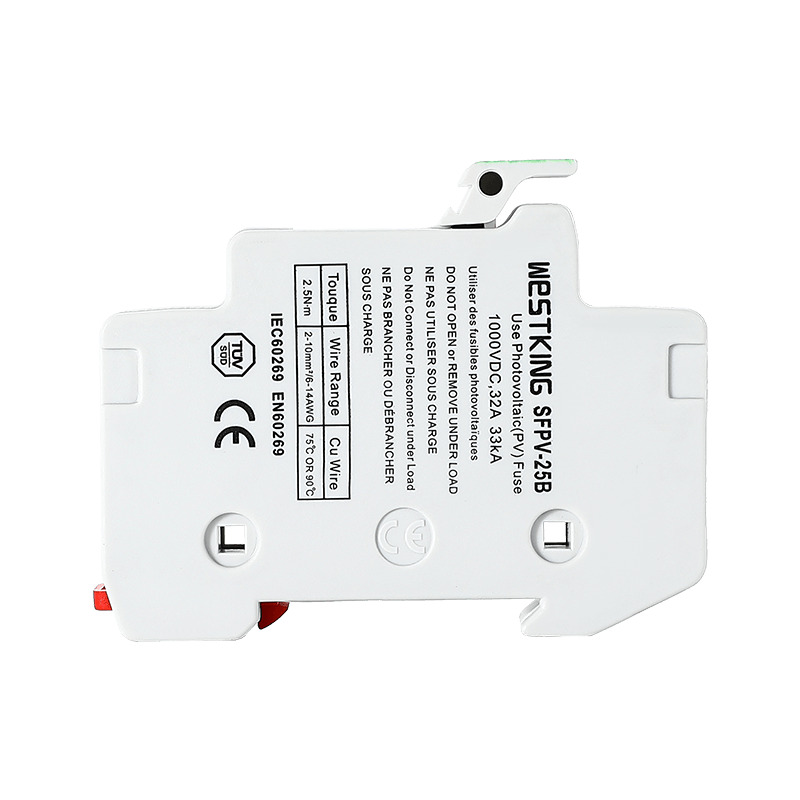

SFPV-25B-1P | NU | 60 g | 12 buc/cutie |
SFPV-25B-2P | NU | 121 g | 6 buc/cutie |
SFPV-25B-3P | NU | 182 g | 4 buc/cutie |
SFPV-25B-4P | NU | 243 g | 3 buc/cutie |

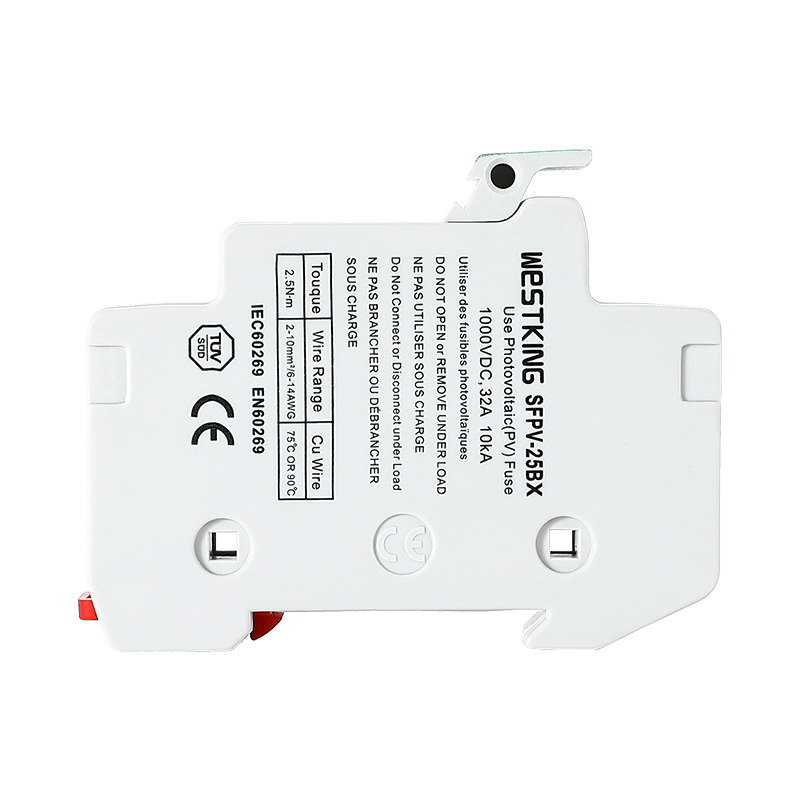

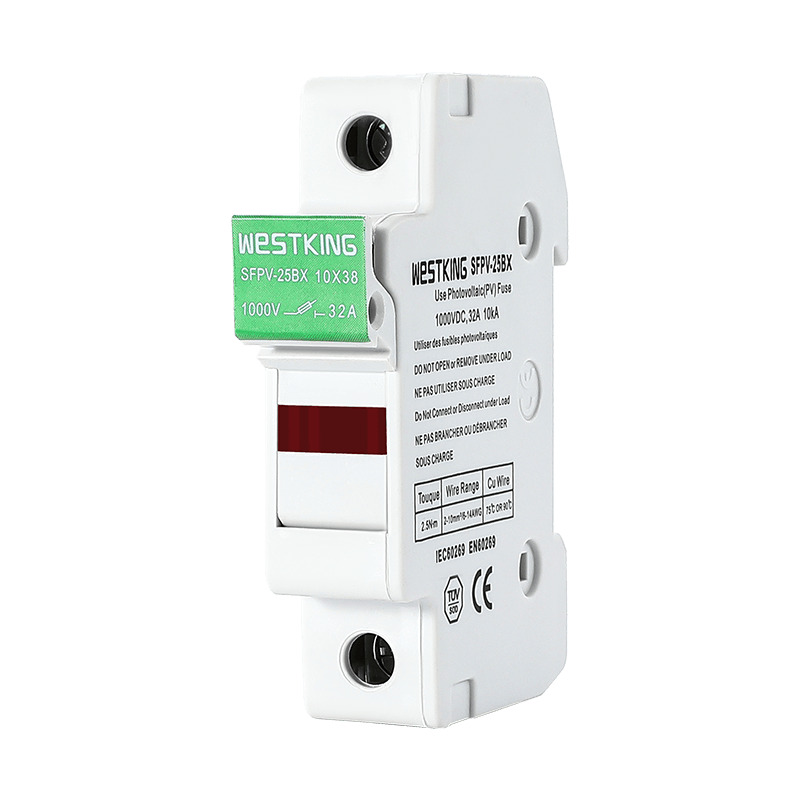

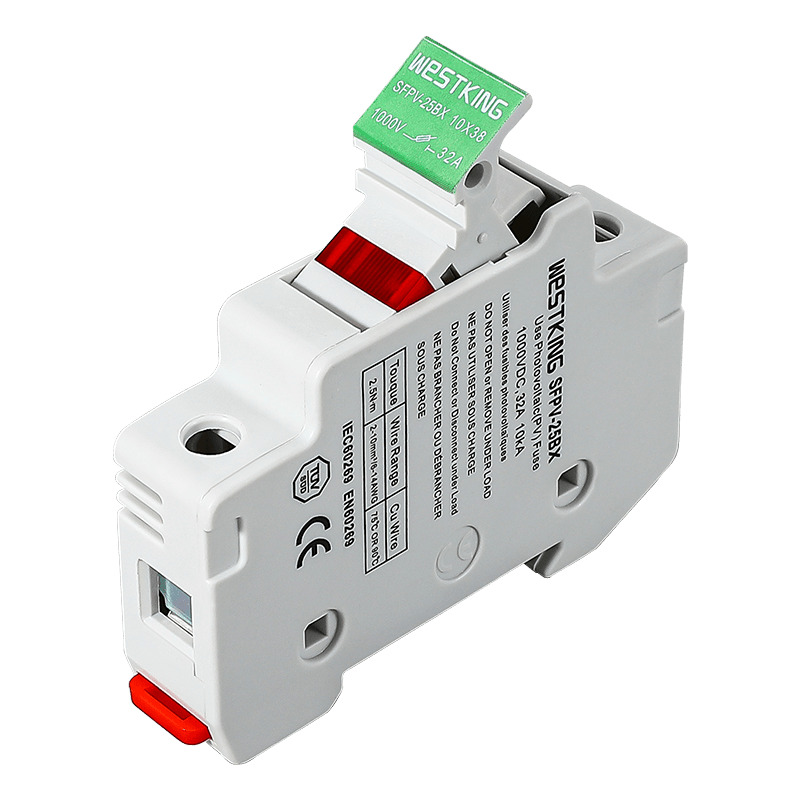

SFPV-25BX-1P | DA | 62 g | 12 buc/cutie |
SFPV-25BX-2P | DA | 125 g | 6 buc/cutie |
SFPV-25BX-3P | DA | 187 g | 4 buc/cutie |
SFPV-25BX-4P | DA | 249 g | 3 buc/cutie |
Suportul de siguranță WESTKING 10X38mm PV a depășit 30 de milioane de unități în aplicațiile de generare a energiei fotovoltaice în China. Deoarece siguranțele fotovoltaice sunt utilizate în mod obișnuit în aer liber, în medii dure, cu diferențe semnificative de temperatură, există cerințe stricte pentru selectarea materialului siguranțelor fotovoltaice. În timpul etapei de cercetare și dezvoltare, WESTKING New Energy Technology Co., Ltd. a efectuat teste și validări extinse pentru starea de lucru simulată. Referindu-se la condițiile reale de funcționare de pe piață și luând în considerare factorii de mediu, WESTKING a creat în sfârșit un suport fotovoltaic care poate rezista la condiții dure de testare a mediului. Acest lucru a dus la un cuvânt în gură excelent pe piața chineză, cu evaluări ridicate din partea utilizatorilor pentru produsele noastre în multe mostre de licitație pentru proiecte de transformare tehnică.
Mai jos este un tabel cu coeficienții de derating de mediu pentru mediile de aplicare a suporturilor de siguranțe PV 10X38mm, împreună cu instrucțiunile de instalare și cablare. Vă rugăm să îl citiți cu atenție, deoarece este esențial pentru utilizarea corectă a siguranțelor fotovoltaice și poate reduce defecțiunile, prelungind în același timp durata de viață a suportului siguranței.
Cuplu maxim de strângere: 2 Nm
Pentru sârmă rigidă sau cu mai multe fire cu o dimensiune de 1-16 mm² (16-6 AWG), WESTKING recomandă utilizarea unui maxim de 2x6mm² PZ2 sau șurubelnițe plate de 5,5x1mm (cu un diametru maxim de 6mm).
Temperatura ambientala | -40° până la 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
Factorul de reducere a evaluării (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Umiditate | 95% | 90% | 80% | 50% | - | - | - | - |
Factorul de reducere a evaluării (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Numărul de poli (cot lângă altul) | Factorul de reducere a curentului (lth) |
1p-3p | 1 |
Mai mare sau egal cu 4P | 0.9 |
