Westking, un furnizor de încredere cu sediul în China, oferă legături de siguranță PV NH0 GPV 1000Vdc de înaltă calitate. Aceste siguranțe sunt proiectate pentru aplicații fotovoltaice, asigurând o protecție fiabilă în sistemele de energie solară. Prin angajamentul Westking față de excelență, aceste legături sigure îndeplinesc standardele din industrie și oferă soluții eficiente și sigure pentru proiectele de energie solară.
Legăturile sigure NH0 gPV pentru instalații fotovoltaice de la WESTKING au fost special concepute pentru a oferi o soluție de siguranță fiabilă de protecție în sub-matrice, matrice sau invertor DC de intrare a instalațiilor fotovoltaice. Aceste fuzibile oferă o protecție completă împotriva supraîncărcărilor și scurtcircuitelor (clasa gPV conform standardelor IEC 60269 și UL248-19) cu un curent de siguranță minim de 1,35 ori curentul nominal (In). Sunt construite cu un corp ceramic care prezintă o rezistență excepțională la presiunea internă și șocul termic. Contactele sunt realizate din cupru sau alamă placate cu argint, în timp ce elementele de topire sunt compuse din materiale Toshiba pentru a preveni îmbătrânirea și pentru a menține caracteristicile electrice nealterate în timp. Pentru a asigura o performanță optimă, vă recomandăm să utilizați bazele noastre de siguranțe de 1000 VDC SFPVNH0B cu aceste siguranțe.
• Tensiune nominală: | 1000Vcc |
•Curenți nominali: | 40A...100A |
•Categoria de utilizare: | gPV |
• Capacitate nominală de rupere: | 50 kA |
•Evaluare minimă de întrerupere: | 1,35·In |
• Curent fără fuzibil: | 1,13·In |
•Temperatura de depozitare: | -40°C ... 90°C |
•Temperatura de functionare: | -40°C ... 85°C |
•Când temperatura ambientală depășește 25°C, vă rugăm să consultați tabelul de corecție a temperaturii siguranțelor solare WESTKING.
IEC/EN 60269-1 Legături sigure – cerințe generale
IEC/EN 60269-6 Legături sigure pentru sisteme solare fotovoltaice
UL248-19 Siguranțe fotovoltaice
Conform RoHS
Acceptat pe scară largă la nivel global
Capabil să întrerupă curenții mici de defect
Rezistă eficient ciclurile de temperatură
Construit cu durabilitate pentru a spori longevitatea sistemului
Eficiență ridicată cu pierderi minime de putere
Design compact pentru instalare care economisește spațiu
Compatibil cu invertoare și controlere de încărcare a bateriei, acest dispozitiv oferă protecție pentru modulele fotovoltaice în linie și este potrivit pentru aplicații cu casete de combinare.
Potrivit pentru utilizarea în toate sistemele fotovoltaice, oferă protecție la nivelul șirului/matricei sistemelor fotovoltaice.
TUV CE
is09001 iatf16949
China
Curent nominal | I2t (A2s) | Pierdere de putere (w) 1,0 in | Greutate netă | |
Topire | Curățare | |||
40A | 140 | 1200 | 8.0 | 224 g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
Descriere:
1. Siguranța funcționează normal în intervalul de temperatură de la -5°C la 40°C și nu este necesară nicio corecție suplimentară.
2. Condițiile de utilizare permise sunt de la -40°C la 85°C.
3. În intervalul de condiții de utilizare permise, consultați acest tabel.

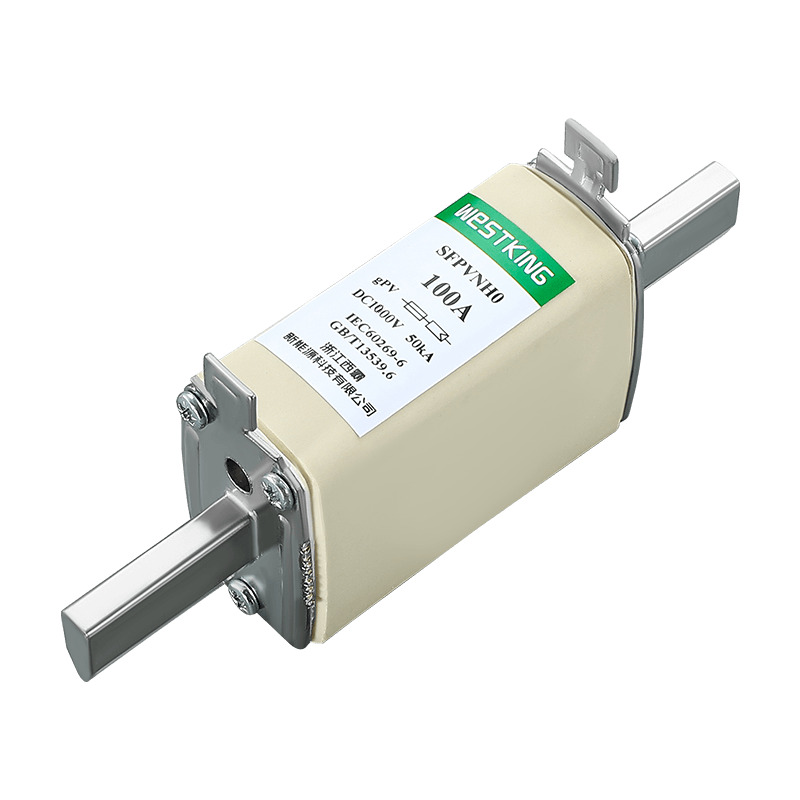

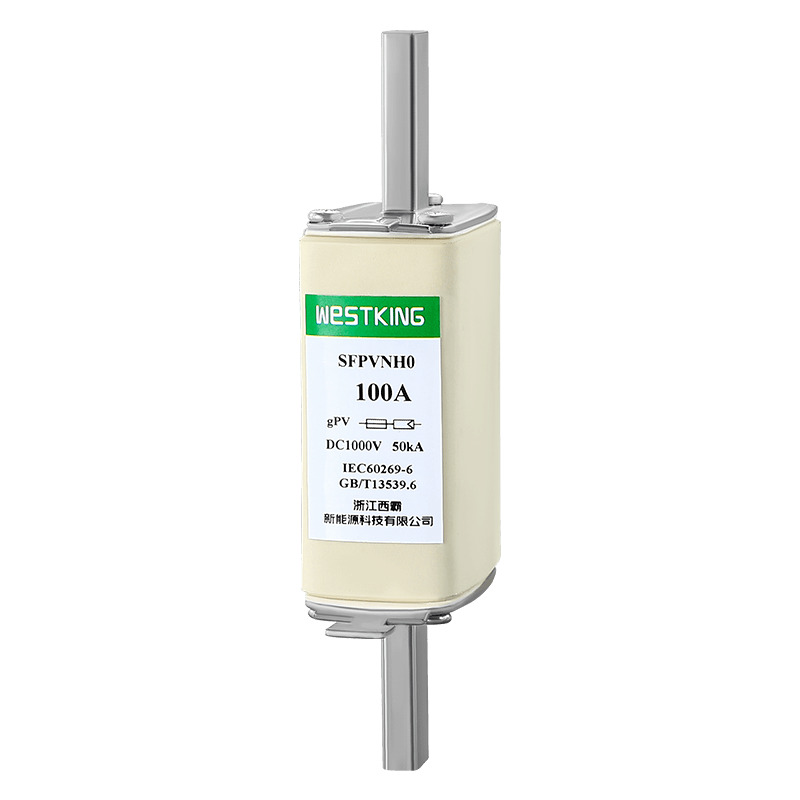

Legătura de siguranță NH0 gPV de 1000 Vcc este un produs compact și de înaltă calitate dezvoltat și fabricat de WESTKING New Energy Technology Co., Ltd. pentru a fi utilizat în platforma de tensiune de 1000 Vcc. Cu o platformă de tensiune de 40A-100A, această legătură cu siguranțe este proiectată pentru a economisi spațiu în aplicațiile cutiei de combinare, datorită dimensiunilor sale mici și capacității mari de segmentare. Este capabil să întrerupă rapid circuitul într-un timp scurt, protejând eficient echipamentul de daune cauzate de supracurent și defecțiuni de scurtcircuit. Fabricat din materiale de înaltă calitate, această legătură de siguranță oferă o fiabilitate excelentă și o durată lungă de viață.
