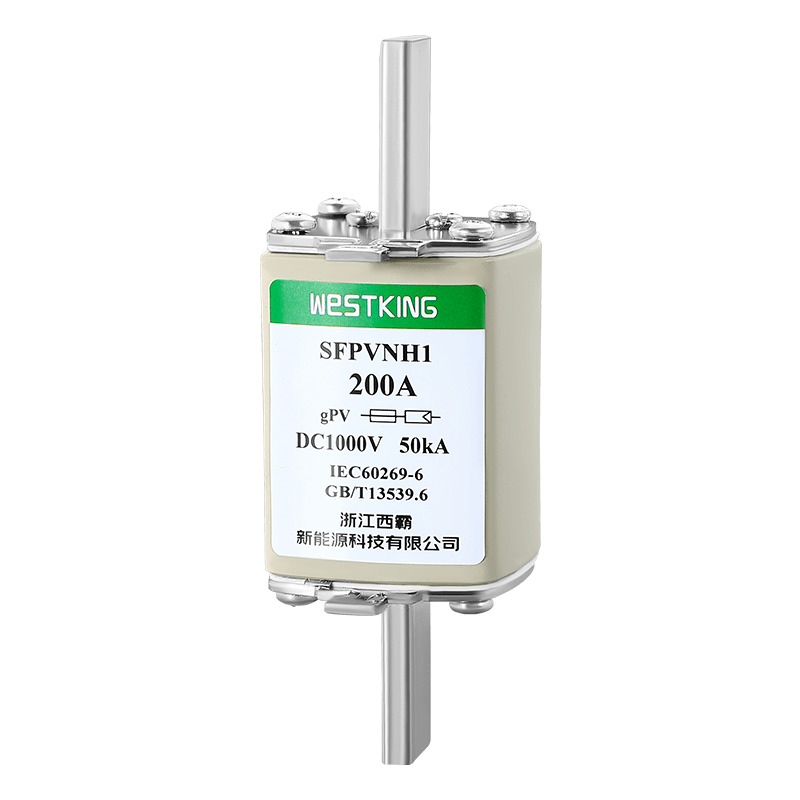

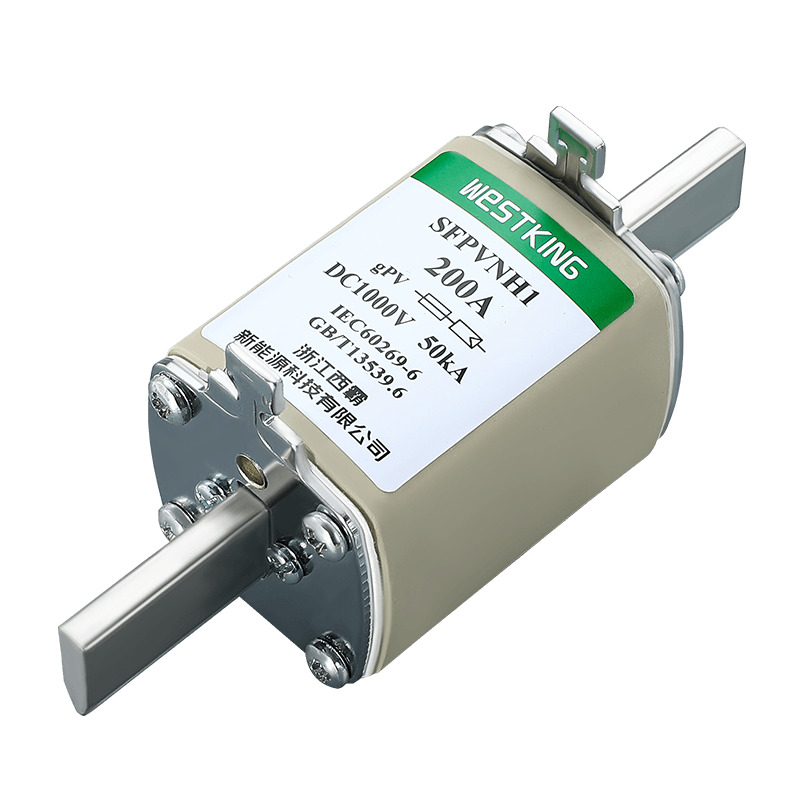

Conceput pentru protejarea sistemelor fotovoltaice, seria de siguranțe fotovoltaice (PV) WESTKING SFPVNH1
reprezintă o soluție dedicată. Proiectate pentru a răspunde rapid la scurtcircuitele din cadrul panourilor solare de-a lungul unui lanț fotovoltaic, aceste legături de siguranță de la WESTKING joacă un rol esențial în ecranarea cablurilor din lanțul fotovoltaic, servind categoric drept siguranță principală.Seria de siguranțe fotovoltaice (PV) WESTKING SFPVNH1
este special conceput pentru protecția sistemelor fotovoltaice. Când apare un scurtcircuit într-un panou solar din cadrul unui lanț fotovoltaic, verigile de siguranță WESTKING SFPVNH1 protejează eficient cablurile din lanțul fotovoltaic (categoria principală de siguranțe). Această serie de siguranțe nu numai că extinde selecția noastră de dimensiune a siguranței fotovoltaice la nivel global, dar adoptă și un tip gPV care respectă ambele standarde PV IEC 60269-6. În plus, aceste siguranțe au și lame detașabile pentru montare directă ușoară. Principalele caracteristici ale acestora includ compatibilitatea la nivel mondial, Capacitate redusă de întrerupere a curentului de defect, rezistență la ciclul de temperatură, construcție durabilă pentru o durată de viață extinsă a sistemului, eficiență ridicată cu pierderi minime de putere și o amprentă compactă. Seria de siguranțe fotovoltaice WESTKING SFPVNH1 este disponibilă în două versiuni: cu lamă simplă și montare directă, răspunzând nevoilor diverse ale diverselor aplicații ale sistemelor fotovoltaice.
•Tensiune nominală: | 1000Vcc |
•Curenți nominali: | 40A...160A |
•Categoria de utilizare: | gPV |
• Capacitate nominală de rupere: | 50kA |
•Evaluare minimă de întrerupere: | 1,35·In |
• Curent fără fuzibil: | 1,13·In |
•Temperatura de depozitare: | -40°C ... 90°C |
•Temperatura de Operare : | -40°C ... 85°C |
•Când temperatura ambientală depășește 25°C, vă rugăm să consultați tabelul de corecție a temperaturii siguranțelor solare WESTKING.
IEC/EN 60269-1 Legături sigure – cerințe generale
IEC/EN 60269-6 Legături sigure pentru sisteme solare fotovoltaice
UL248-19 Siguranțe fotovoltaice
Conform RoHS
Acceptat pe scară largă la nivel global
Capabil să întrerupă curenții mici de defect
Rezistă eficient ciclurile de temperatură
Construit cu durabilitate pentru a spori longevitatea sistemului
Eficiență ridicată cu pierderi minime de putere
Design compact pentru instalare care economisește spațiu
Protecție pentru intrările DC invertorului
Aplicații pentru recombinatoare (subcombinator, array combiner, master combiner)
Potrivit pentru toate aplicațiile fotovoltaice
is09001 iatf16949
China
Curent nominal | I2t(A2s) | Pierdere de putere (w) 1,0 in | Greutate netă | |
Topire | Limpezire | |||
40A | 140 | 1200 | 8.0 | 427 g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
Descriere:
1. Siguranța funcționează normal în intervalul de temperatură de la -5°C la 40°C și nu este necesară nicio corecție suplimentară.
2. Condițiile de utilizare permise sunt de la -40°C la 85°C.
3. În intervalul de condiții de utilizare permise, consultați acest tabel.
Legătura de siguranță 1000Vdc NH0 gPV este un produs compact și de înaltă calitate dezvoltat și fabricat de WESTKING New Energy Technology Co., Ltd. pentru utilizare în platforma de tensiune de 1000VDC. Cu o platformă de tensiune de 40A-100A, această legătură cu siguranțe este proiectată pentru a economisi spațiu în aplicațiile cutiei de combinare, datorită dimensiunilor sale mici și capacității mari de segmentare. Este capabil să întrerupă rapid circuitul într-un timp scurt, protejând eficient echipamentul de daune cauzate de supracurent și defecțiuni de scurtcircuit. Fabricat din materiale de înaltă calitate, această legătură de siguranță oferă o fiabilitate excelentă și o durată lungă de viață.
