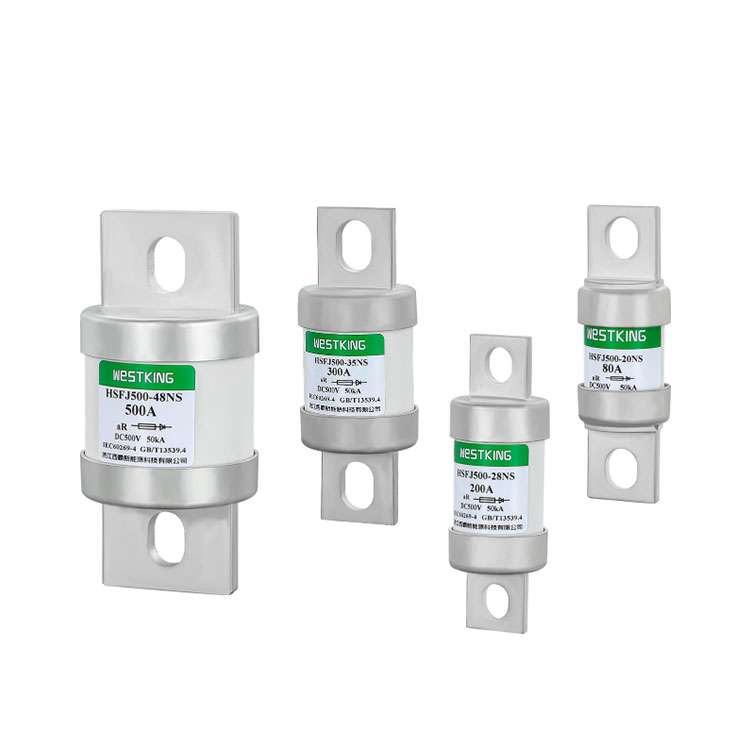

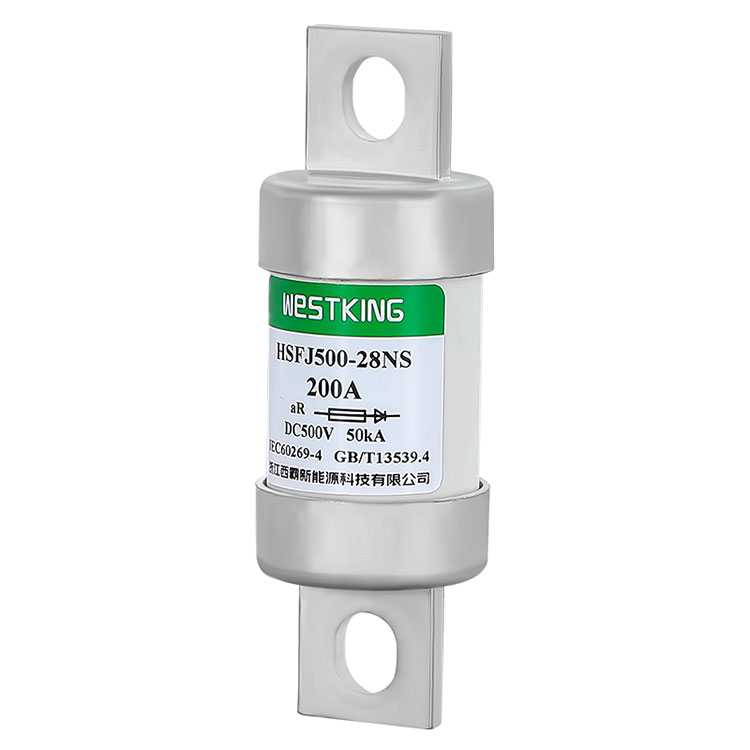

Siguranță de mare viteză HSFJ500 500VDC

Siguranțele DC seria HSFJ500 de la Westkingsunt concepute pentru a oferi protecție fiabilă pentru diferite sisteme de alimentare. Aceste siguranțe sunt siguranțe cilindrice cu acțiune rapidă, conectate prin șuruburi, care sunt ideale pentru dispozitive semiconductoare, cum ar fi invertoare, redresoare și convertoare, precum și dispozitive de baterie și motor. Își găsesc aplicația în industrii precum tranzitul feroviar și stațiile de încărcare.

Trimite o anchetă

Descriere produs

Siguranțele DC seria HSFJ500 de la Westkingoferă răspuns rapid la acțiune, creștere scăzută a temperaturii și consum de energie, performanță bună anti-vibrații, protecție fiabilă la scurtcircuit și instalare ușoară. Aceste caracteristici oferă o protecție completă a sistemului de alimentare pentru performanță și siguranță optime.

Date tehnice

Tip	Tensiune nominală	Curenți nominali
HSFJ500-20-NS-(Amperi)	500VDC/750VAC	50A,60A,70A,80A,100A,125A,150A
HSFJ500-28-NS-(Amperi)	500VDC/750VAC	100A,125A,150A,175A,200A,250A
HSFJ500-35-NS-(Amperi)	500VDC/750VAC	200A,250A,300A,350A,400A
HSFJ500-48-NS-(Amperi)	500VDC/750VAC	300A,350A,400A,450A,500A,550A,600A

Categoria de utilizare:aR

Capacitate nominală de rupere: 50 kA

Standarde

IEC/EN 60269-4

Conform RoHS

CARACTERISTICI/AVANTAJE CHEIE

Oprire rapidă a alimentării: siguranțele cu acțiune rapidă asigură o terminare rapidă a curentului, reducând la minimum pierderile de accident.

Fiabilitate: Designul cu șuruburi sporește stabilitatea și fiabilitatea în medii dure.

Instalare ușoară: design standardizat de siguranță cu șuruburi pentru instalare și întreținere simplă.

Aplicabilitate largă: Compatibil cu diverse echipamente de alimentare, inclusiv magistrale comune DC, convertoare/redresoare de putere DC, demaroare cu tensiune nominală redusă și invertoare de tracțiune de înaltă tensiune.

Siguranță: Protejați echipamentul și personalul în timpul defecțiunilor.

Conștiința mediului: Materiale ecologice utilizate în producție.

Eficiență energetică: Viteza mare de întrerupere a puterii contribuie la conservarea energiei.

APLICAȚII

Seria WESTKING HSFJ500 de siguranțe de mare viteză, în stil nord-american, conectate cu șuruburi, sunt proiectate în primul rând pentru protecția magistralelor comune de curent continuu, a convertizoarelor/redresoarelor de putere DC, a demaroarelor cu tensiune nominală redusă și a invertoarelor de tracțiune de înaltă tensiune.

Aceste siguranțe joacă un rol vital în sistemele electrice, deoarece pot întrerupe rapid alimentarea cu energie în caz de suprasarcină de curent sau scurtcircuite.

Certificari

• is09001 iatf16949

Origine

China

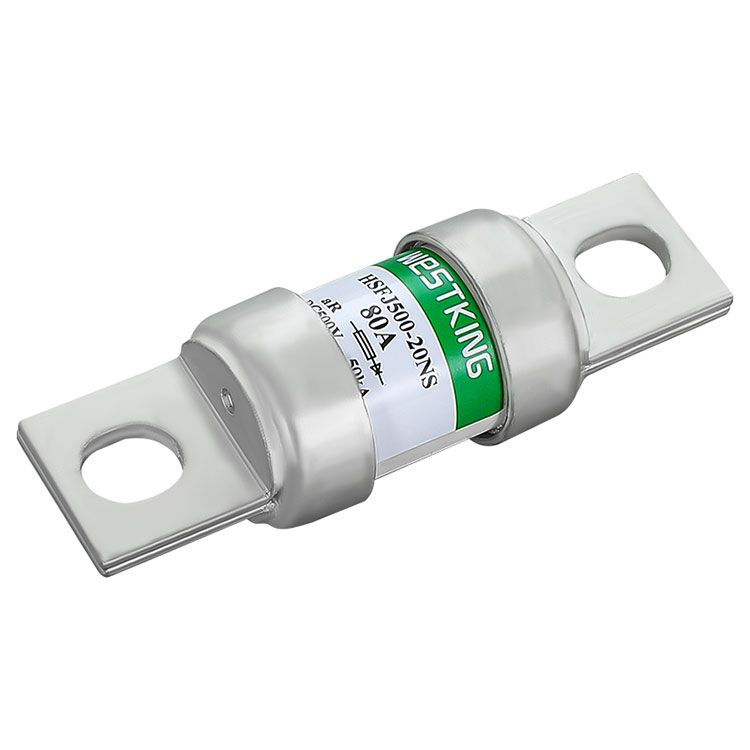

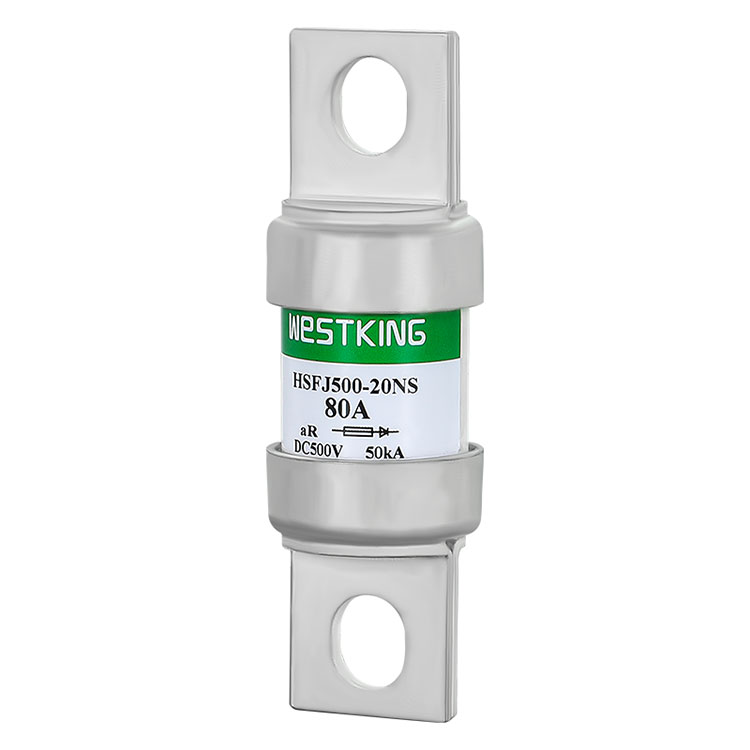

SIGURANȚĂ DE MARE VITEZĂ 500VDC-HSFJ500-20-NS

Tip	I2t (A2s)		Pierdere de putere 1.0 In（w）	Șurub de montare/cuplu de strângere
Tip	Topire	Curățare	Pierdere de putere 1.0 In（w）	Șurub de montare/cuplu de strângere
HSFJ500-20-LS-50A	120	360	8.0	Montați șurubul M8 Cuplul de montare recomandat 12,0 N▪m
HSFJ500-20-LS-60A	220	600	10.0
HSFJ500-20-LS-70A	340	950	14.0
HSFJ500-20-LS-80A	450	1500	17.0
HSFJ500-20-LS-100A	760	2800	20.5
HSFJ500-20-LS-125A	1140	4600	25.0
HSFJ500-20-LS-150A	2050	6460	30.0

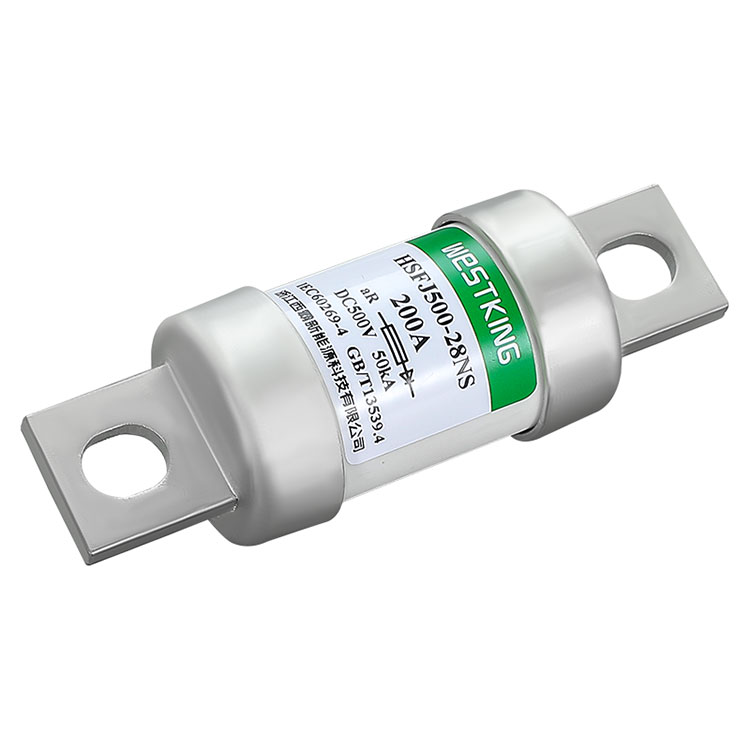

SIGURANȚĂ DE MARE VITEZĂ 500VDC-HSFJ500-28-NS

Tip	I2t (A2s)		Pierdere de putere 1.0 In（w）	Șurub de montare/cuplu de strângere
Tip	Topire	Curățare	Pierdere de putere 1.0 In（w）	Șurub de montare/cuplu de strângere
HSFJ500-28-NS-100A	450	2100	17.0	Montați șurubul M8 Cuplul de montare recomandat 12,0 N▪m
HSFJ500-28-NS-125A	750	3300	23.5
HSFJ500-28-NS-150A	1000	4500	28.0
HSFJ500-28-NS-175A	1300	6000	33.0
HSFJ500-28-NS-200A	2250	11100	38.5
HSFJ500-28-NS-250A	4900	21500	46.0

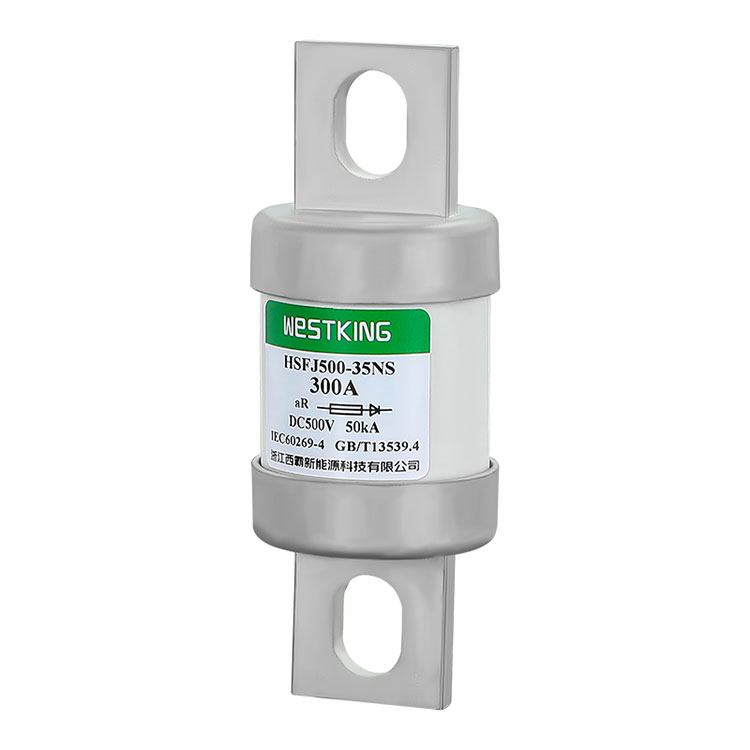

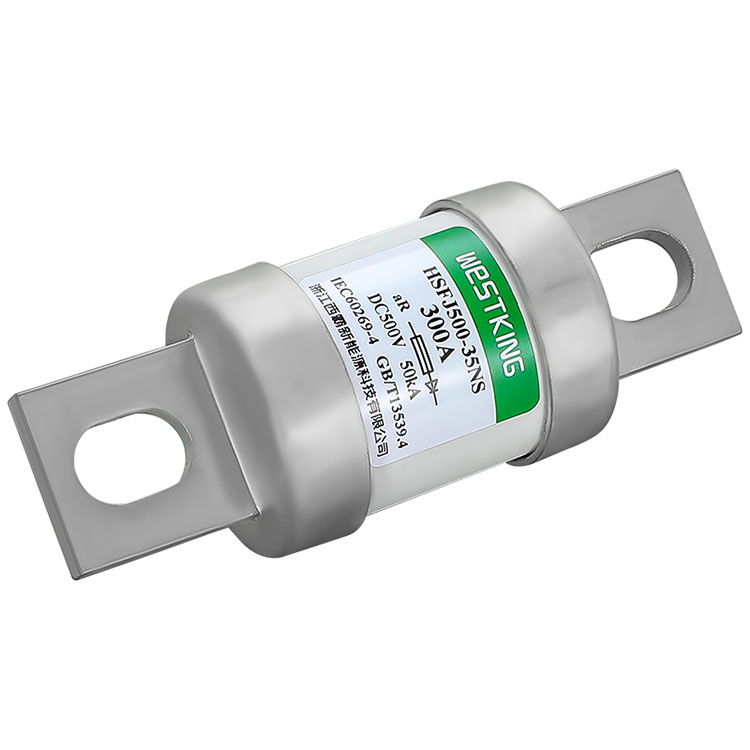

SIGURANȚĂ DE MARE VITEZĂ 500VDC-HSFJ500-35-NS

Tip	I2t (A2s)		Pierdere de putere 1.0In（w）	Șurub de montare/cuplu de strângere
Tip	Topire	Curățare	Pierdere de putere 1.0In（w）	Șurub de montare/cuplu de strângere
HSFJ500-35-NS-200A	2250	11100	37.0	Montați șurubul M10 Cuplul de montare recomandat 20,0 N▪m
HSFJ500-35-NS-250A	6100	30000	40.0
HSFJ500-35-NS-300A	8600	48000	48.0
HSFJ500-35-NS-350A	12500	70500	57.5
HSFJ500-35-NS-400A	18000	91000	64.0

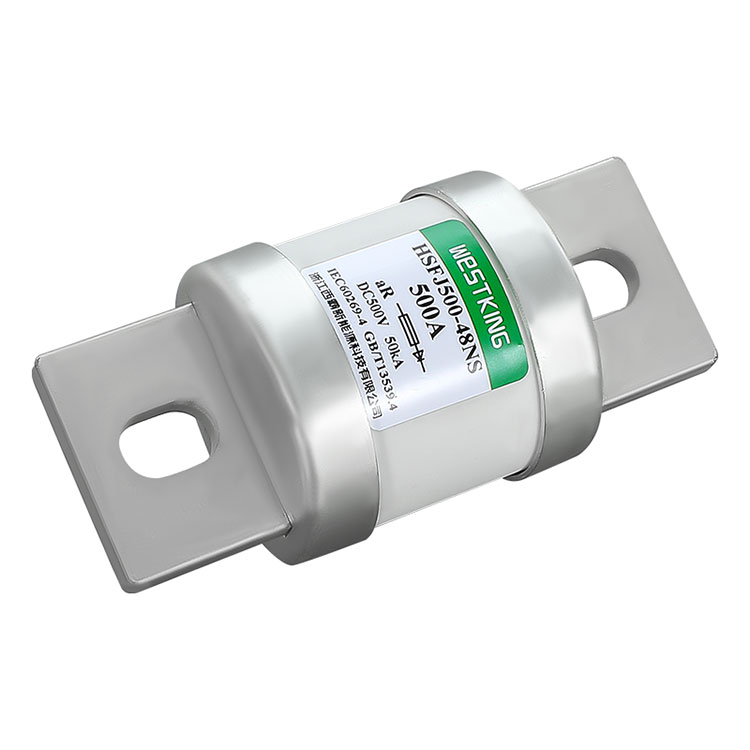

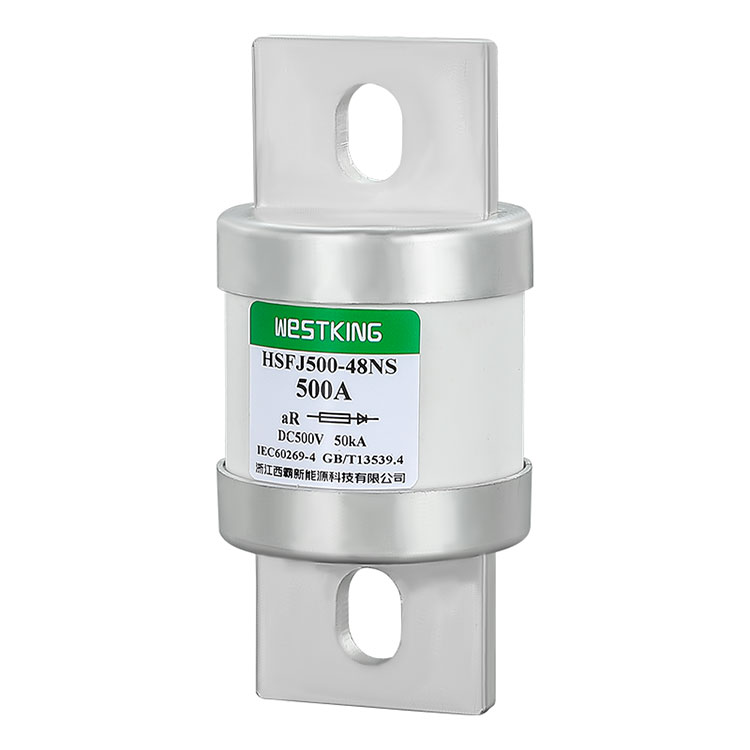

SIGURANȚĂ DE MARE VITEZĂ 500VDC-HSFJ500-48-NS

Tip	I2t (A2s)		Pierdere de putere 1.0In（w）	Șurub de montare/cuplu de strângere
Tip	Topire	Curățare	Pierdere de putere 1.0In（w）	Șurub de montare/cuplu de strângere
HSFJ500-48-NS-300A	10600	45000	47.0	Montați șurubul M10 Cuplul de montare recomandat 20,0 N▪m
HSFJ500-48-NS-350A	14000	67000	55.0
HSFJ500-48-NS-400A	18500	96000	63.5
HSFJ500-48-NS-450A	22500	116000	72.0
HSFJ500-48-NS-500A	28000	140000	81.5
HSFJ500-48-NS-550A	32500	176000	92.5
HSFJ500-48-NS-600A	37500	195000	105.0

Ghid de aplicare:

Temperatura ambiantă:

Condiții normale de funcționare: Temperatura ambientală maximă care nu depășește 40°C; Temperatura medie pe 24 de ore nu depășește 35°C, iar valoarea medie măsurată în cursul anului este mai mică decât aceasta; temperatura ambientala minima nu sub -5°C.

Condiții de funcționare admise: -40°C până la 85°C.

Altitudine:

Condiții normale de funcționare: Altitudinea de instalare nu depășește 2000m.

Condiții de funcționare admise: 2000m până la 4500m.

Conditii atmosferice:

Conditii normale de functionare: Aer curat, umiditatea relativa nu depaseste 50% la 40°C; umiditatea mai mare este permisă la temperaturi mai scăzute; în aceste condiții, poate apărea ocazional condens moderat din cauza schimbărilor de temperatură.

Condiții de funcționare admise: Umiditatea relativă nu depășește 95% fără condens evident.

Conditii de instalare:

WESTKING'S FUSE trebuie instalată orizontal sau vertical, în funcție de situația actuală. La instalare, asigurați-vă că distanța electrică nu este mai mică de 8 mm și distanța de curgere nu este mai mică de 10 mm. Condițiile de instalare sunt următoarele:

a) În locuri fără vibrații semnificative de scuturare și impact;

b) În medii fără pericol de explozie și care nu conțin gaze sau praf care pot coroda metalele și distruge izolația;

c) În locuri fără ploaie, zăpadă sau invazie de gheață.

Ambalare și depozitare:

Ambalare: Cutie interioară din hârtie ondulată, cutie exterioară, cu semne de ploaie, umezeală și fragile de siguranță.

Depozitare: Temperatura -40°C până la 40°C; umiditate relativă care nu depășește 70% la 40°C, 80% la 30°C și 90% la 20°C mai jos; rezistent la apa, evita contactul cu apa lichida si deformarea datorita absorbtiei umiditatii; ignifugă.

Utilizare și întreținere:

SIGURANȚA WESTKING trebuie curățată și întreținută în mod regulat de către personal dedicat, să inspecteze starea elementelor de fixare și să asigure funcționarea în siguranță. Când elementul siguranței se topește, înlocuiți-l cu o siguranță cu aceeași specificație și acordați atenție pentru a îndepărta praful și alți contaminanți de pe bază.
