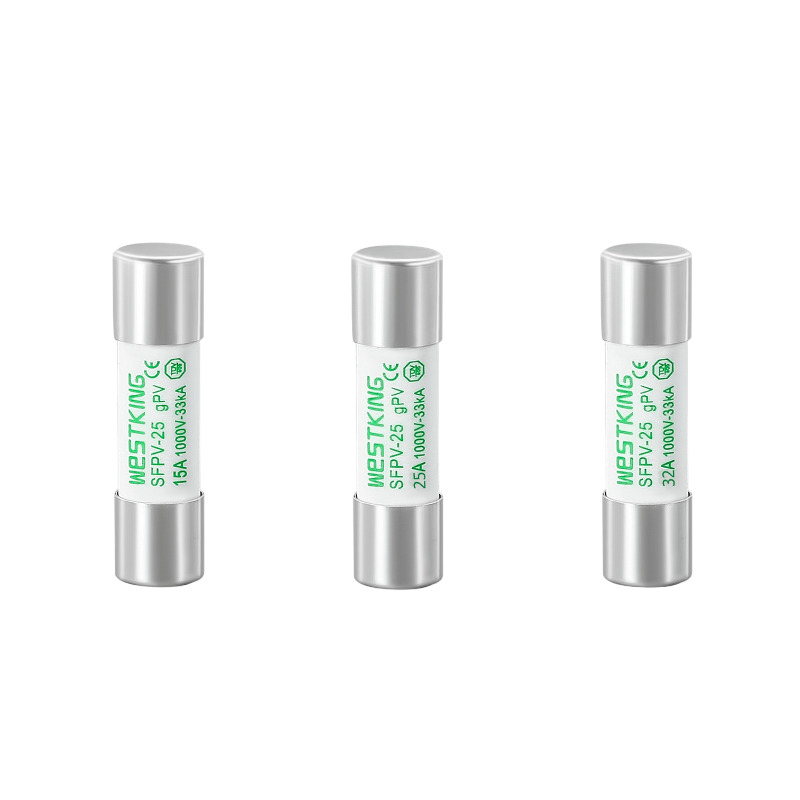

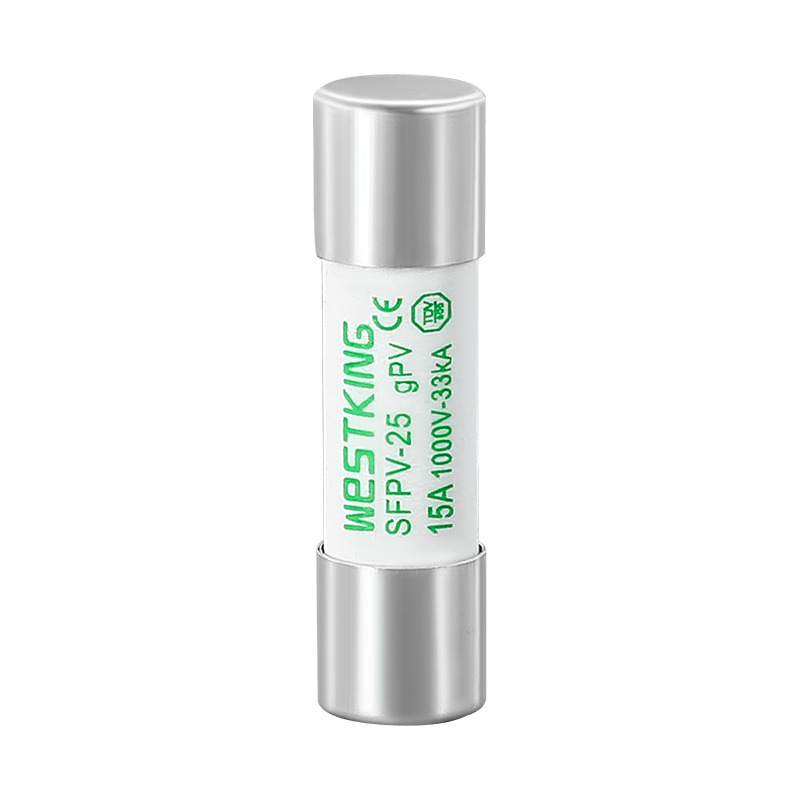

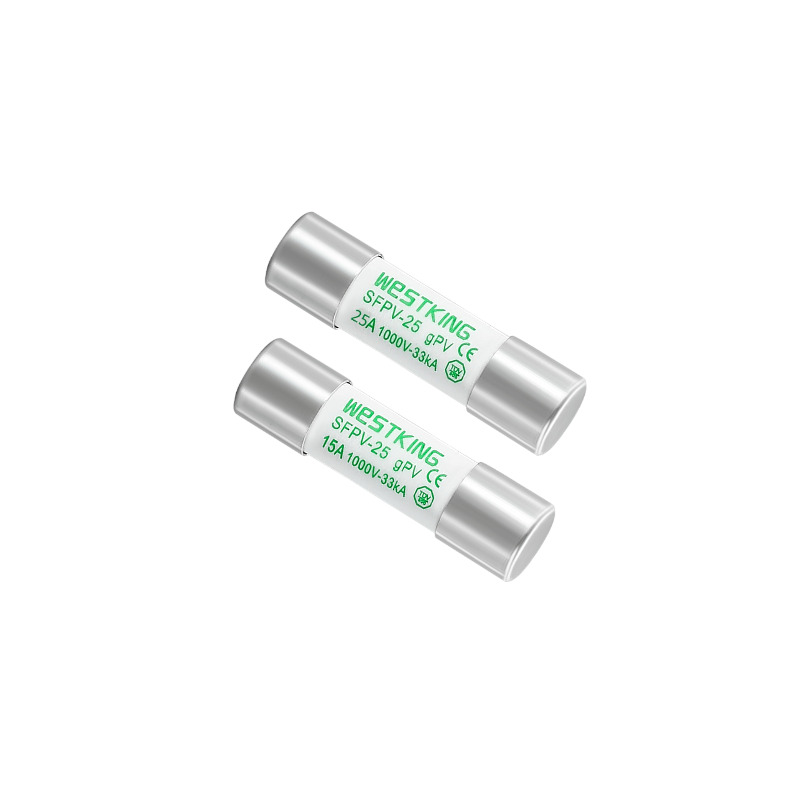

1000Vdc 10x38mm GPV PV Fusible Link

Dezvoltat special pentru a proteja sistemele fotovoltaice, modelul Westking SFPV-251000Vdc 10x38mm GPV PV Fusible Linkeste o serie de siguranțe fotovoltaice concepute pentru a asigura siguranța aplicațiilor fotovoltaice. Construcția sa avansată oferă o rezistență remarcabilă la temperatură și cicluri de curent, contribuind la durata de viață extinsă a sistemului. Cu o valoare nominală de 1000 VDC, modelul SFPV-25 are o capacitate minimă de rupere scăzută de 1,35 ori mai mare decât valoarea curentului nominal al siguranței. Acest lucru permite întreruperea sigură a circuitului chiar și în condiții tipice de curent de defect scăzut, generate de rețele fotovoltaice. Protejați-vă sistemul fotovoltaic în afara rețelei sau conectat la rețea de defecțiuni neașteptate la pământ și defecțiuni de linie cu linia de siguranțe Westking Protection.

1000Vdc 10x38mm GPV PV Fusible LinkDate tehnice

•Dacă temperatura mediului ambiant este mai mare de 25°C, vă rugăm să consultați tabelul WESTKING cu coeficienții de corecție a temperaturii siguranțelor și manualul de utilizare.

1000Vdc 10x38mm GPV PV Fusible LinkStandarde

IEC/EN 60269-1 Legături sigure – cerințe generale

IEC/EN 60269-6 Legături sigure pentru sisteme solare fotovoltaice

UL248-19 Siguranțe fotovoltaice

Conform RoHS

1000Vdc 10x38mm GPV PV Fusible LinkCARACTERISTICI CHEIE/AVANTAJE

Capacitate de întrerupere a curentului de defect excepțional de scăzută

Construcție robustă pentru prelungirea duratei de viață a sistemului

Rezistent împotriva ciclului de temperatură

Performanță fiabilă asigurată la temperaturi extreme

1000Vdc 10x38mm GPV PV Fusible LinkAPLICAȚII

Protecție pentru module fotovoltaice în linie

Potrivit pentru aplicații cu casete combinatoare

Aplicabil tuturor sistemelor fotovoltaice

Oferă protecție la nivelul șirului/matricei sistemelor fotovoltaice

Compatibil cu invertoare și controlere de încărcare a bateriei

Certificari

TUV CE

is09001 iatf16949

Origine

China

caracteristicile t-I

Dimensiuni (mm)

Baze FUSE compatibile

diagrama coeficientului de corecție a temperaturii

Descriere:

1. Siguranța funcționează normal în intervalul de temperatură de la -5°C la 40°C și nu este necesară nicio corecție suplimentară.

2. Condițiile de utilizare permise sunt de la -40°C la 85°C.

3. În intervalul de condiții de utilizare permise, consultați acest tabel.

manual de utilizare

Acest manual este destinat pentru siguranța gPV 1000Vdc 10x38mm și suportul pentru siguranță, care sunt concepute pentru protecția generației de energie solară fotovoltaică.

1.Condiții de lucru

1.1 Temperatura aerului ambiental

Conditii normale de utilizare: Temperatura aerului ambiant nu depaseste 40°C; temperatura medie a aerului înconjurător pe 24 de ore nu depășește 35°C, cu o valoare medie mai mică măsurată în cursul anului; temperatura minimă a aerului ambiental nu este mai mică de -5°C. Condiții de utilizare permise: -40°C până la 85°C.

1.2 Altitudine

Condiții normale de utilizare: Altitudinea de instalare nu depășește 2000m. Condiții de utilizare admise: 2000m până la 4500m. Corecția parametrilor de altitudine: altitudinea mai mare duce în primul rând la degradarea izolației, la condiții slabe de disipare a căldurii și la modificări ale presiunii aerului.

a) Pentru fiecare 100 de metri de creștere a altitudinii, creșterea temperaturii siguranței crește cu 0,1k - 0,5k.

b) La fiecare 100 de metri de creștere a altitudinii, temperatura medie a mediului ambiant scade cu aproximativ 0,5k.

c) În general, siguranțele utilizate în medii deschise pot ignora impactul altitudinii asupra curentului nominal și pot selecta totuși condițiile standard.

d) Siguranțele utilizate în medii închise, dacă temperatura aerului ambiant sau temperatura internă a carcasei nu scade semnificativ odată cu altitudinea și pot ajunge totuși peste 40°C, trebuie să reducă curentul nominal. Pentru fiecare 1000 de metri de creștere a altitudinii, curentul nominal se reduce cu 2% - 5%.

1.3 Condiții atmosferice

Conditii normale de utilizare: Aerul este curat, cu o umiditate relativa de cel mult 50% la temperatura aerului ambiant de 40°C; umiditatea relativă mai mare este permisă la temperaturi mai scăzute; în aceste condiții, poate apărea ocazional condens moderat din cauza schimbărilor de temperatură. Condiții normale de utilizare: Fără condens semnificativ, cu o umiditate relativă de până la 95%.

2.Condiții de instalare

Siguranța trebuie instalată orizontal sau vertical, instalația specifică depinde de situația reală. Distanța electrică nu trebuie să fie mai mică de 8 mm, iar distanța de fuga nu trebuie să fie mai mică de 10 mm. Categoria de instalare a siguranței PV este Clasa III. Condițiile de instalare sunt următoarele:

a) Într-un loc fără vibrații și șocuri semnificative.

b) Într-un mediu fără pericol de explozie și care nu conține gaze sau praf care poate coroda metalele sau distruge izolația (inclusiv praful conductor).

c) Într-un loc fără pătrundere de ploaie sau zăpadă.

3. Metoda de instalare:

a) Instalare șină standard TH35;

b) Specificație șurub: M5;

c) Cuplu de instalare recomandat: 2,0 N·m;

d) Toleranta la cuplu: ± 3%.

4.Ambalare și depozitare

Ambalare: Siguranțele PV de la WESTKING vin în cutii interioare din hârtie ondulată și cutii exterioare, cu etichete de siguranță pentru ploaie, rezistență la umiditate și fragilitate.

Depozitare: Temperatura: -40°C până la 40°C; Umiditatea relativă nu depășește 70% la 40°C, 80% la 30°C și 90% la sub 20°C; rezistent la umiditate, evitați contactul cu apa lichidă și deformarea din cauza absorbției de umiditate; ignifugă.

5.Utilizare și întreținere

Siguranțele fotovoltaice trebuie curățate și întreținute în mod regulat de către personal profesionist, inspectând starea elementelor de fixare pentru a asigura o utilizare în siguranță. Când legătura cu siguranța fotovoltaică se topește, se recomandă înlocuirea acesteia cu o siguranță fotovoltaică de la WESTKING. Când înlocuiți elementul siguranței, vă rugăm să îndepărtați praful și alți contaminanți din suportul siguranței PV

Vă rugăm să citiți cu atenție acest manual, deoarece vă va ajuta să utilizați corect siguranțele. WESTKING New Energy Technology Co., Ltd. nu numai că furnizează siguranțe de înaltă calitate clienților noștri, dar oferă și servicii tehnice complete pentru a ajuta utilizatorii în rezolvarea problemelor de siguranță electrică. Fiind prima companie din China care a cercetat și fabricat siguranțe DC, WESTKING rămâne angajat să furnizeze produse de siguranță superioare pentru noul domeniu electric al energiei.
